Jenis Alat alat ukur standar dan presisi dalam bidang teknik
Jenis Alat alat ukur standar dan presisi dalam bidang teknik
Jangka sorong merupakan bagian dari peralatan teknik yang digunakan sebagai alat ukur, jangka sorong atau calipers mempunyai ketelitian yang beragam dan merupakan alat ukur yang dianggap presisi dibanding dengan alat ukur lainnya seperti meteran dan mistar, alat ukur lain dengan kepresisian tinggi adalah mikrometer. Dibawah ini diperlihatkan beberapa alat ukur dalam bidang teknik yang sering digunakan mulai dari alat ukur standar dan alat ukur presisi.
Macam macam alat ukur:
Mistar, Meteran, Siku, Jangka ukur (Spring joint calipers), Jangka sorong, Dial calipers, Digital calipers, Vernier calipers, Micrometer
Gambar 1. Alat ukur standar ( umum )
Alat ukur standar
Meteran
Meteran adalah alat ukur yang paling banyak digunakan secara umum, hampir setiap pekerjaan bidang teknik selalu berhubungan dengan alat ini, banyak ukuran panjang disediakan mulai paling kecil dan pendek 3 meter sampai panjangnya ratusan meter, biasanya alat ukur ini selalu mempunyai dua macam sistem ukuran yang diterapkan yaitu ukuran dalam satuan meter dan satuan inch yang telah mengikuti standar yang berlaku ( gambar 1). Hal ini berlaku pula pada alat ukur lainnya seperti siku ukur, dan mistar ukur ( gambar 3 ).
Jangka ukur
Jangka ukur adalah bagian dari alat ukur yang dapat diatur dengan pengatur ulir dan pegas yang melingkar di bagian atas, kaki kaki pengukur diatur oleh baut untuk melebarkan dan mengecilkan, dalam penerapannya jangka ukur ini dapat di pasangkan pada benda kerja lainnya, atau untuk melihat hasil nominal dapat dilakukan alat ukur lainnya seperti mistar baja atau jangka sorong.
Alat ukur presisi

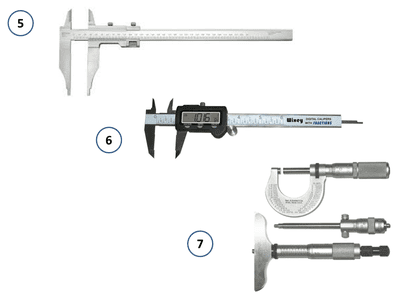

Gambar 1. Alat ukur presisi
Jangka sorong (calipers)
Jangka sorong adalah alat ukur yang mempunyai ketelitian mencapai seperseratus milimeter ( 0.01 mm )dan atau lebih, terdiri dari dua bagian, yang statis dan bagian yang bergerak, untuk membaca dan melihat hasil pengukuran sangat bergantung pada keahlian dan ketelitian dari operator sebagai pengguna dan alat yang dipakai.
Jangka sorong digital
Jangka sorong digital merupakan alat ukur yang sangat presisi dan sensitif yang di lengkapi tampilan display nilai hasil pengukuran. Ketelitian jangka sorong digital bisa sampai seperseribu milimeter ( 0.001 mm )
Mikrometer
Mikrometer adalah alat ukur linear yang dapat mengukur benda kerja dengan satuan ukur yang memiliki skala ketelitian 0.01 mm atau 0.001, alat ukur mikro meter biasanya dibuat terpisah untuk satun yang berbeda mm dan inch. Ada beberapa jenis yang dibuat dalam bentuk micrometer ini seperti halnya jangka sorong yaitu untuk melakukan pengukuran luar, dalam, kedalaman atau ketinggian.
